يتكون الجسم القاطع من قاطع الطحن V-type عالية الجودة من نوع Zhongyeda وعموما من ساق الأداة وحافة القطع. يتم تصميم تصميم SHANK بشكل أساسي مع مغزل آلات الطحن ومعدات المعالجة الأخرى. تشمل أشكال ساق الشانك المشتركة السيقان المستقيمة وقياس تفتق. يحتوي الساق المستقيم على بنية بسيطة ومناسبة لقواطع الطحن من النوع V بأقطار أصغر وقوى قطع أصغر. عادة ما يستخدم في معالجة الضوء أو أدوات الآلة الصغيرة ؛ يمكن أن يوفر عرقلة Taper قوة اتصال واستقرار أكبر ، ومناسبة لقواطع الطحن ذات أقطار أكبر وقوى قطع أكبر ، ويستخدم في الغالب في المعالجة الثقيلة والأدوات الآلية الكبيرة.
تعد الحافة المتطورة الجزء الرئيسي من قاطع الطحن V-type عالي الجودة من Zhongyeda لتحقيق وظيفة المعالجة. تتنوع زوايا الشفرة ، والزوايا الشائعة هي 30 درجة ، 45 درجة ، 60 درجة ، 90 درجة ، وما إلى ذلك ، لتلبية متطلبات المعالجة المختلفة. تتكون الشفرة من مواد أداة عالية الأداء مثل الفولاذ عالي السرعة والكربيد الأسمنت. إن قواطع الطحن عالية السرعة من نوع V الصلب لها صلابة جيدة وقابلية للمعالجة ، وهي منخفضة التكلفة نسبيًا. إنها مناسبة لبعض المناسبات التي لا تكون فيها متطلبات الصلابة عالية بشكل خاص ومتطلبات دقة المعالجة معتدلة ، مثل معالجة الخشب العادي والبلاستيك وغيرها من المواد. تحتوي قواطع الطحن من نوع Carbide V على صلابة عالية للغاية ومقاومة للارتداء ، ويمكنها تحمل سرعات القطع أعلى وقوى قطع أكبر ، وغالبًا ما تستخدم لمعالجة المواد المعدنية ذات الصلابة العالية ، مثل سبائك الألومنيوم والصلب ، وما إلى ذلك ، وكذلك الأجزاء ذات المتطلبات العالية للدقة وجودة السطح.
فيما يتعلق بأداء المعالجة ، تُظهر قواطع الطحن من النوع V مزايا كبيرة. يمكن أن يعالج بدقة الأخاديد أو الأسطح على شكل حرف V بزوايا محددة ، ويمكن أن تصل دقة المعالجة إلى مستوى عالٍ. من خلال تحديد معلمات الأدوات بشكل معقول وتكنولوجيا المعالجة ، يمكن لقطر الطحن من النوع V إكمال معالجة الزاوية الكبيرة في ممر واحد ، مما يؤدي إلى تحسين كفاءة المعالجة. في الوقت نفسه ، تكون جودة سطح المعالجة جيدة ، والتي يمكن أن تقلل بشكل فعال من الطحن اللاحق والتشطيب والعمليات الأخرى.
نطاق التطبيق من قواطع الطحن من النوع V واسع للغاية. في مجال التصنيع الميكانيكي ، غالبًا ما يتم استخدامه لمعالجة الأخاديد على شكل حرف V على أجزاء ، مثل الأخاديد التوهمية في القوالب ، وأخاديد دليل على شكل حرف V على قضبان دليل الأدوات الآلية ، وما إلى ذلك. في صناعة النجارة الخشبية ، يمكن استخدام قواطع الطحن على شكل حرف V لصنع الأخاديد المزخرفة أو الوظيفية على شكل V ، مثل معالجة أخاديد الربط على شكل حرف V على ألواح خشبية لجعل الألواح الخشبية أكثر إحكاما وجميلة ؛ يمكن استخدامها أيضًا لنشر الأنماط والخطوط ذات الخطوط الخلفية على شكل V. في صناعة تصنيع الإلكترونيات ، يمكن استخدام قواطع الطحن على شكل حرف V لمعالجة الأخاديد على شكل V على لوحات الدوائر لتسهيل الانحناء أو فصل لوحات الدوائر.
عند استخدام قواطع الطحن على شكل حرف V ، من الضروري تحديد نوع المعلمات والمواصفات وقطع الأداة بشكل معقول وفقًا لعوامل مثل مواد المعالجة المحددة ومتطلبات المعالجة وظروف أداة الآلة. في الوقت نفسه ، انتبه إلى تركيب الأداة وصيانتها ، والتحقق بانتظام من تآكل الأداة ، واستبدالها أو شحذها في الوقت المناسب لضمان جودة المعالجة وكفاءة الإنتاج.
يلعب V-Type Milling Cutter دورًا مهمًا في عمليات الطحن المختلفة بهيكلها الفريد والأداء الممتاز والتطبيق الواسع. إنها أداة لا غنى عنها في العديد من الصناعات مثل المعالجة الميكانيكية ، والعمل الخشبي ، والتصنيع الإلكتروني.
وصف ميزات المنتج

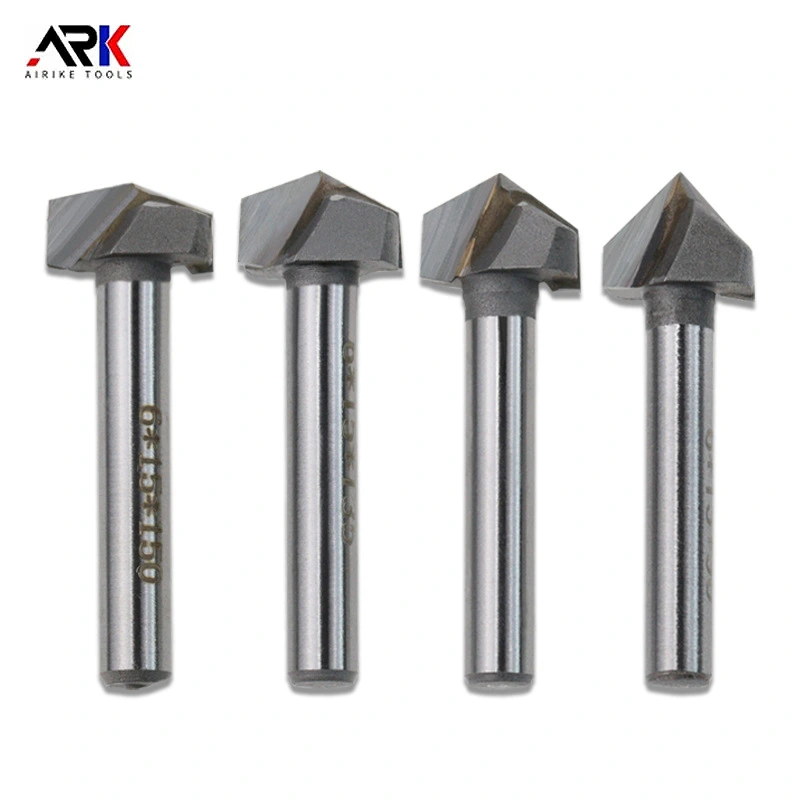

1. شفرة على شكل V: هذه هي الميزة الأكثر أهمية في قطع طحن V-type. الشفرة على شكل حرف V ، وعادة ما تكون الزوايا 45 درجة و 90 درجة و 120 درجة و 135 درجة و 150 درجة ومواصفات أخرى لتلبية احتياجات المعالجة المختلفة.
2. تصميم الأخدود الحلزوني: معظم قواطع الطحن من نوع V لها أخاديد حلزونية ، والتي يمكن أن تجعل عملية القطع أكثر سلاسة ، وتحسين كفاءة القطع وجودة السطح ، وتساعد على إزالة الرقائق وتقليل تراكم الرقائق في منطقة القطع.
3. شانك: تشمل مواصفات شانك الشائعة 1/4 بوصة ، 1/2 بوصة ، وما إلى ذلك ، والتي تستخدم لتثبيت قاطع الطحن على مغزل أداة الماكينة لضمان استقرار ودقة قاطع الطحن عند الدوران بسرعة عالية.
اختيار المواد
1. إنها مادة قطع طحن V-type شائعة الاستخدام.
2. كربيد الأسمنت: له صلابة عالية ومقاومة ارتداء جيدة. يمكن أن تحافظ على حدة طليعة جيدة. إنها مناسبة لمعالجة مواد عالية الصدفة مثل الصلب المصلب ، والفولاذ المقاوم للصدأ ، والسبائك القائمة على النيكل ، وما إلى ذلك. كفاءة المعالجة وجودة المعالجة مرتفعة ، ولكن التكلفة مرتفعة نسبيًا.
الحقول المعمول بها
1. صناعة النجارة: يمكن استخدامها للخروج والانعطاف والتشذيب وغيرها من المعالجة من الخشب. على سبيل المثال ، عند صنع الأثاث ، يتم فتح الأخاديد على شكل حرف V على ألواح خشبية للربط ، أو يتم إجراء تشطيل على شكل حرف V على حواف الألواح الخشبية لزيادة الجماليات.
2. صناعة المعالجة الميكانيكية: يتم استخدامها في أخاديد طحن ، ومسارات الخطاف الحلزوني للزوايا المختلفة ، وما إلى ذلك. وهو يستخدم على نطاق واسع في تصنيع القوالب ، ومعالجة أجزاء السيارات ، وفضاء الفضاء ، ومجالات أخرى ، مثل معالجة تجاويف القوالب.
3. صناعة معالجة المعادن: يمكن أن تؤدي معالجة V-Groove وطحن سطح الزاوية على المواد المعدنية ، ويمكن استخدامها لتصنيع أخاديد الاتصال للمكونات المعدنية وتجهيزات الأنابيب.
مزايا الأداء
1. كفاءة القطع العالية: يمكن للشفرة على شكل حرف V إزالة المزيد من المواد في قطع واحدة ، مما يقلل من عدد أوقات المعالجة وتحسين كفاءة المعالجة. في الوقت نفسه ، يجعل تصميم الأخدود الحلزوني عملية القطع أكثر سلاسة وقوة القطع أصغر ، مما يساعد على زيادة تحسين سرعة القطع ومعدل التغذية.
2. دقة المعالجة العالية: يمكن معالجة V-Groves أو شطبة من الزوايا والأحجام المختلفة بدقة لتلبية المتطلبات الدقيقة لمختلف قطع العمل. قيمة خشونة السطح للسطح المعالج منخفضة ، ويمكن تحقيق جودة السطح الجيدة.
3. حياة الأدوات الطويلة: مواد الأدوات عالية الجودة والتصميم الهيكلي المعقول تجعل قاطع الطحن من النوع V له مقاومة جيدة للارتداء ومقاومة التأثير. في ظل ظروف الاستخدام العادية ، يمكن أن تحافظ على عمر خدمة طويل ، وتقليل عدد تغييرات الأدوات ، وتقليل تكاليف المعالجة. 、
احتياطات للاستخدام
1. تثبيت الأدوات: أثناء التثبيت ، تأكد من دقة مطابقة معامل الأدوات ومغزل أداة الآلة لتجنب غريب الأطوار أو رخاوة ، وإلا فإنه سيؤثر على دقة المعالجة وحياة الأداة.
2. اختيار معلمة القطع: وفقًا لطبيعة مادة المعالجة ، ومواد الأداة ، وقطر الأداة وعوامل أخرى ، حدد معلمات معقولة مثل سرعة القطع ومعدل التغذية وعمق القطع لتجنب تآكل الأدوات المفرط أو تلف الشغل أو دقة المعالجة بسبب اختيار المعلمة غير الصحيحة.
3. التبريد والتزييت: أثناء المعالجة ، يجب استخدام طرق التبريد والتشحيم المناسبة ، مثل استخدام سائل القطع ، لتقليل درجة حرارة القطع ، وتقليل تآكل الأدوات وتحسين جودة المعالجة.
