ما هي أنواع أدوات الماس الموجودة؟

يتمتع الماس بمزايا صلابة عالية للغاية ومقاومة للارتداء ، ومعامل الاحتكاك المنخفض ، والمعامل المرنة العالية ، والتوصيل الحراري العالي ، ومعامل التمدد الحراري المنخفض ، والتقارب المنخفض مع المعادن غير الحديدية. إنها حاليًا مادة أداة ذات صلابة عالية جدًا. إذن ما هي أنواع أدوات الماس الموجودة؟ دعونا نتبع محرر Zhongyeda لإلقاء نظرة!


أنواع أدوات الماس:

أدوات الماسيتم تقسيمها وفقًا لهيكل الأدوات: يستخدم بشكل أساسي لأدوات الدوران ، وقواطع الطحن ، و reamers ، وقطع الحفر ، والأدوات المطلية وأدوات تشكيل غير قياسية أخرى.

1. شفرات الماس

1. شفرات قياسية: تُستخدم شفرات الماس الكريستالية المفردة بشكل أساسي لمخارط الماس أحادية النقطة أو غيرها من المخارط الدقيقة. يمكن أن تصل خشونة السطح إلى RZ0.1-0.05μm عند معالجة المعادن غير الحديدية. تُستخدم شفرات الماس متعدد البلورات (PCD) بشكل عام في المخارط ومراكز الآلات ، وما إلى ذلك ، بشكل رئيسي لتحويلها ومملة. بالمقارنة مع شفرات السبائك التقليدية ، يمكن استخدام العلف العالي والسرعة الخطية ؛ تم تحسين حياة الشفرة بشكل كبير مقارنة بشفرات كربيد. في الوقت نفسه ، يمكن أن تصل الانتهاء من سطح الشغل الذي تتم معالجته بواسطة شفرات PCD إلى RA0.2 في أحسن الأحوال.

2. شفرات غير قياسية: تستخدم بشكل رئيسي لبعض ظروف العمل مع الهياكل المعقدة ومتطلبات التسامح الصارمة وإجراءات المعالجة المعقدة. يمكن أن يؤدي استخدام شفرات الكريستالات المتعددة الكريستالات (PCD) غير القياسية إلى تحسين كفاءة المعالجة بشكل كبير. في الوقت نفسه ، يمكن أن يقلل استخدام الهيكل المغطى بالآلة من تكاليف الإنتاج.


2. شفرات طحن الماس

شفرات الطحن متعددة البلورات (PCD) ، مع أقراص قطع الطحن أوقاطع الطحنقضبان ، تستخدم عموما للطحن طائرات وخطوات. يمكن أن تصل السرعة الخطية إلى 2500-3000 متر/دقيقة. بالمقارنة مع شفرات كربيد ، تزداد عمر الأداة بمقدار 5-10 مرات. إنه اختيار طحن السطح المعدني غير المحرك مثل رؤوس أسطوانات سبيكة الألمنيوم للسيارات ، وصناديق الدراجات النارية ، وطائرات العفن! نسبة الأداء السعرية مناسبة للغاية.

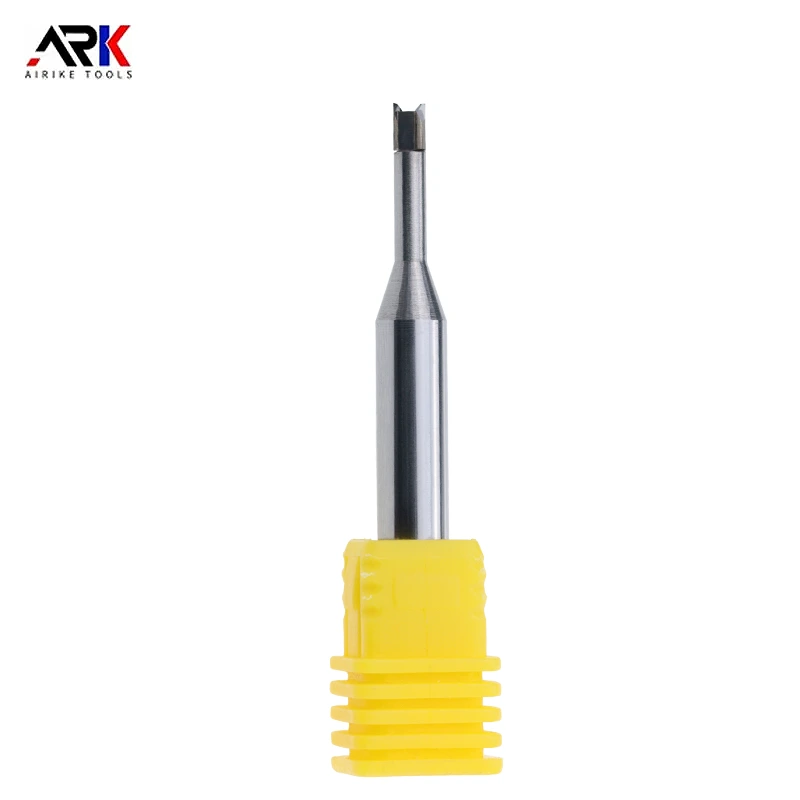

3. قاطع طحن قضيب الماس

تنقسم قواطع طحن قضيب الماس إلى قواطع طحن الماس الكريستال المفردة وقواطع الطحن الماس متعدد الكريستالات (PCD).

يتم تقسيم قواطع طحن قضيب الكريستالات الماس (PCD) إلى نوعين. أحدهما هو قاطع الطحن عبر المركز ، والذي يمكن استخدامه لاختراق سطح الشغل عموديًا على طول المحور. لطحن قطع العمل التي تشبه الحفرة ، سيتم تحسين الكفاءة إلى حد كبير. والآخر هو قاطع الطحن غير المركز. هذا النوع من قاطع الطحن ينقل عمومًا إلى قطعة العمل شعاعيًا ، ورؤساء الطواحين والخطوات والأسطح والأجزاء الأخرى من خلال برمجة CNC.


4. الماس ريمير

يستخدم Diamond Reamer ، الذي يعتمد بشكل عام على حجم القطر ، مصفوفة سبائك أو مصفوفة فولاذية ، وعدد حواف القطع 2 أو أكثر.

يستخدم هذا النوع من الأدوات بشكل أساسي لمعالجة الثقوب مع متطلبات التسامح الصارمة ومتطلبات النهاية العالية. يمكن معالجة كل من الثقوب والثقوب العمياء. يمكن أن تصل الانتهاء من الثقوب التي تمت معالجتها بواسطة هذا النوع من الأدوات إلى RA0.1.


5. بتات الحفر الماسية

الماس متعدد البلورات (PCD)تتكون بتات الحفر بشكل عام من ركائز السبائك أو الصلب وفقًا للقطر. Polycrystalline Diamond (PCD) بتات الحفر ثقوب الحفر مباشرة على قطعة العمل. لا توجد ثقوب على قطعة العمل نفسها ، ومتطلبات الدقة ليست عالية. بتات الحفر PCD هي فقط مناسبة لمعدات مركزية الآلات.

تتضمن بتات الحفر المتعددة الكريستالات (PCD) بشكل رئيسي: بتات تمديد ثقب PCD ، بتات حفر خطوة PCD ، بتات تويست PCD ، بتات الحفر القاع المسطحة PCD ، إلخ.


6. الأدوات المغلفة الماس

تستخدم الأدوات المطلية بالماس طريقة CVD لإيداع فيلم الماس 1-25μm مباشرة على ركيزة مثل كربيد أو سيراميك. يمكن استخدامها للأدوات ذات الأشكال الهندسية المعقدة وهي أدوات مثالية لمعالجة المواد التي يصعب تجهيزها.

أنواع الأدوات المناسبة للطلاء: الشفرات ، قواطع الطحن ، أجزاء الحفر ، reemers ، القطع تشكيل ، إلخ.


7. أداة تشكيل الماس

الماس متعدد البلورات (PCD)أداة التشكيل تنتمي إلى أداة الدوران. ميزتها هي كفاءة المعالجة العالية. يمكن أن يطحن ثقوب خطوة متعددة في نفس الوقت وضمان التحمل الهندسي الدقيق نسبيا. وهي مقسمة إلى نوعين وفقًا لطرق المعالجة المختلفة. واحد هو المعالجة المحورية وتشكيل لمرة واحدة ؛ والآخر هو برمجة CNC ومعالجة المسار. يحتوي حامل الأداة على مقبض BT ، ومقبض HSK ، ومقبض مستقيم ، إلخ.

تتم مشاركة الأنواع المذكورة أعلاه من أدوات الماس هنا. هناك العديد من أنواع أدوات الماس مع اختلافات كبيرة في الأداء. هناك أيضًا اختلافات كبيرة في الهيكل وطريقة التحضير وحقل التطبيق لأنواع مختلفة من أدوات الماس.
