جرد عملية قطع المعادن، ما هي طريقة التشغيل الأكثر قابلية للتطبيق؟

في مجال التصنيع، يعد قطع المعادن هو الأكثر أساسية والأكثر استخدامًا في عملية المعادنمعالجة القطعوينقسم إلى أنواع كثيرة، وهناك الخراطة، والحفر، والتجويف، والتخطيط، والتطرق، والطحن والطحن. يأخذك اليوم إلى فهم هذه العمليات، بحيث يمكن تطبيقها بشكل أفضل في المعالجة الفعلية.

1. تحول

يشير الدوران إلى دوران قطعة العمل باعتباره الحركة الرئيسية، حيث تتحرك أداة القطع في خط مستقيم مثل حركة تغذية عملية القطع.

السيناريوهات القابلة للتطبيق: المعالجة الأسطوانية والمخروطية والوجه النهائي وأجزاء الجسم الدوارة الأخرى

معدات التصنيع: مخرطة CNC، مخرطة عادية

المزايا:

مناسبة لتصنيع الأجزاء الدوارة عالية الدقة

عملية قطع مستقرة، جودة سطح أفضل

يمكن أن تكون مستديرة داخلية وخارجية، أو خيوط، أو حز، أو معالجة أخرى

العيوب:

غير مناسب للأشكال المعقدة للأجزاء غير الدوارة

قدرة محدودة على معالجة قطع العمل غير المتماثلة

2. الطحن

يشير الطحن إلى دوران قاطع الطحن باعتباره الحركة الرئيسية، أو قطعة العمل أو قاطع الطحن كحركة تغذية للمعالجة القطعطريقة.

المشاهد القابلة للتطبيق: معالجة الطائرة والسطح والأخدود والعتاد والأشكال المعقدة الأخرى

معدات التصنيع: آلة الطحن العمودي، آلة الطحن الأفقية، مركز التصنيع باستخدام الحاسب الآلي

المزايا:

تنطبق على مجموعة متنوعة من أجزاء الشكل المعقدة

يمكنها تنفيذ معالجة الروابط متعددة المحاور، مثل الطحن بخمسة محاور

كفاءة إنتاج أعلى، مناسبة للإنتاج الضخم

العيوب:

تآكل أسرع لأدوات القطع، وتكاليف أعلى

متطلبات صلابة أعلى للأدوات الآلية

3. التخطيط

يشير التخطيط إلى طريقة معالجة القطع التي تقوم فيها أداة التخطيط وقطعة العمل بحركات ترددية في الاتجاه الأفقي بالنسبة لبعضهما البعض في خط مستقيم.

المشاهد القابلة للتطبيق: طائرة كبيرة، وسكة توجيه وغيرها من معالجة الضربات الطويلة

معدات التصنيع: المسوي القنطري، المسوي ذو الرأس الكبير

المزايا:

مناسبة لمعالجة قطع العمل كبيرة الحجم

هيكل المعدات بسيط، وسهولة الصيانة

العيوب:

كفاءة تصنيع منخفضة، يتم استبدالها تدريجياً بالطحن

الدقة وجودة السطح بشكل عام

4. الطحن

يشير الطحن إلى طريقة معالجة سطح قطعة العمل عن طريق تدوير أداة الكشط بسرعة خطية عالية.

السيناريوهات القابلة للتطبيق: معالجة السطح عالية الدقة، تشطيب المواد الصلبة

معدات المعالجة: المطحنة السطحية، المطحنة الأسطوانية، المطحنة غير المركزية، إلخ.

المزايا:

دقة تصنيع عالية تصل إلى مستوى ميكرون

مناسبة للصلب والسيراميك وغيرها من المواد الصلبة والهشة

العيوب:

انخفاض كفاءة الآلات

يتطلب تآكل عجلة الطحن ارتداء ملابس منتظمة

5. الحفر

يشير الحفر إلى طريقة القطع التي تتحرك فيها أداة الحفر بالنسبة إلى قطعة العمل وتقوم بحركة تغذية محورية لمعالجة الثقوب الموجودة في قطعة العمل.

المشاهد القابلة للتطبيق: معالجة الثقب، مثل الفتحة من خلال الفتحة العمياء والفتحة السفلية الملولبة، إلخ.

معدات التصنيع: آلة الحفر، مركز التصنيع، مخرطة

المزايا:

متخصصة في تصنيع الثقب، وكفاءة عالية

يمكن مطابقتها مع مثقاب مختلفة، مثل المثقاب الملتوي، والمثقاب المركزي، والمثقاب العميق، وما إلى ذلك.

العيوب:

ينطبق فقط على تصنيع الثقب، وظيفة واحدة

من السهل تشتيت الرقائق وصعوبة إزالتها أثناء تصنيع الثقب العميق.

6. ممل

يشير التململ إلى طريقة القطع التي تستخدم دوران أداة التجويف كحركة رئيسية وقطعة العمل أو أداة التجويف كحركة التغذية.

المشهد المطبق: فتحة كبيرة الحجم، أجزاء من نوع الصندوق، مثل كتلة المحرك

المعدات: آلة مملة، مركز التصنيع

المزايا:

معالجة ثقب عالية الدقة، خاصة الفتحة العميقة ذات القطر الكبير

يمكن إكمال عملية الطحن والنقر والمعالجة المركبة الأخرى في وقت واحد

مناسبة لقطع العمل الثقيلة والكبيرة

العيوب:

استثمار كبير في المعدات المناسبة للمعالجة الاحترافية

كفاءة معالجة الثقب الصغير ليست جيدة مثل الحفر

7. التطرق

يشير التطرق إلى استخدام الدبابيس في قوة السحب تحت تأثير الحركة المحورية لمعالجة السطح الداخلي والخارجي لقطعة العملمعالجة القطعطُرق.

مشهد قابل للتطبيق: مفتاح داخلي، وخط، وفتحة على شكل ومعالجة أخرى للدُفعات

معدات التجهيز: آلة التطرق

المزايا:

يمكن تشكيل الأشكال المعقدة بتمريرة واحدة

دقة تصنيع عالية، جودة سطح جيدة

العيوب:

ارتفاع تكلفة أداة القطع، ومناسبة فقط للإنتاج الضخم

نطاق تصنيع محدود، غير مناسب لإنتاج دفعة صغيرة من قطعة واحدة

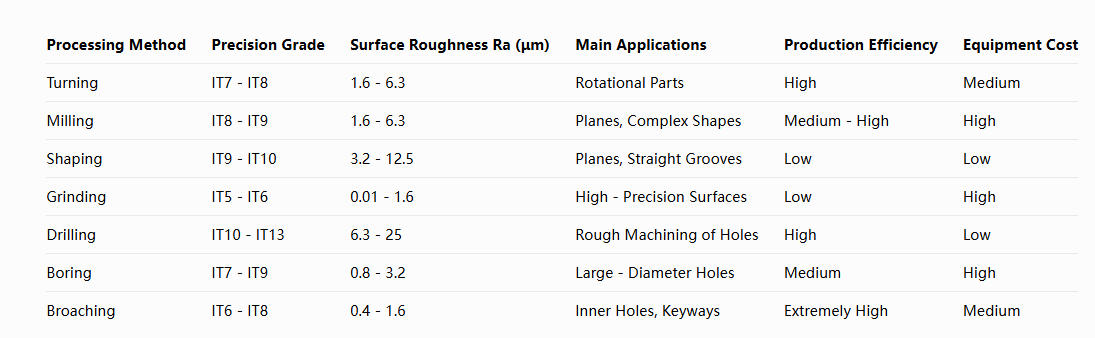

كيفية اختيار طريقة التصنيع الصحيحة؟

اختر حسب شكل الجزء:

يفضل الخراطة للأجزاء الدوارة

فكر في طحن الأسطح المسطحة أو الأشكال المعقدة

يمكن للطائرة الضيقة اختيار التخطيط

اختر وفقًا لمتطلبات الدقة:

متطلبات الدقة العالية تختار الطحن أو التطرق

الخراطة أو الطحن للحصول على الدقة العامة

اختر وفقًا لدفعة الإنتاج:

النظر في التطرق أو الأدوات الآلية الخاصة للإنتاج الضخم

قطعة واحدة من مجموعة صغيرة مختارة من الأدوات الآلية ذات الأغراض العامة مثل المخارط وآلات الطحن

اختر وفقًا لصلابة المادة:

يفضل استخدام المواد ذات الصلابة العالية في الطحن

بالنسبة للمواد المعدنية العامة، تتوفر طرق مختلفة

يمكن أن يؤدي اختيار طريقة القطع الصحيحة إلى تحسين كفاءة المعالجة وجودتها بشكل كبير! تتمتع كل طريقة معالجة بمزاياها الفريدة والسيناريوهات القابلة للتطبيق، في الإنتاج الفعلي، غالبًا ما تتطلب مجموعة من العمليات المتعددة.
